Proste zadanie z mechaniki. Prośba o pomoc .
Cześć !
W żadnej książce nie mogę znaleźć nic podobnego. Próbowałem to zrobić tak jak uczyli mnie na wytrzymałości materiałów ale okazało się to błędnym tokiem rozumowania i dostałem jeden punkt :)...

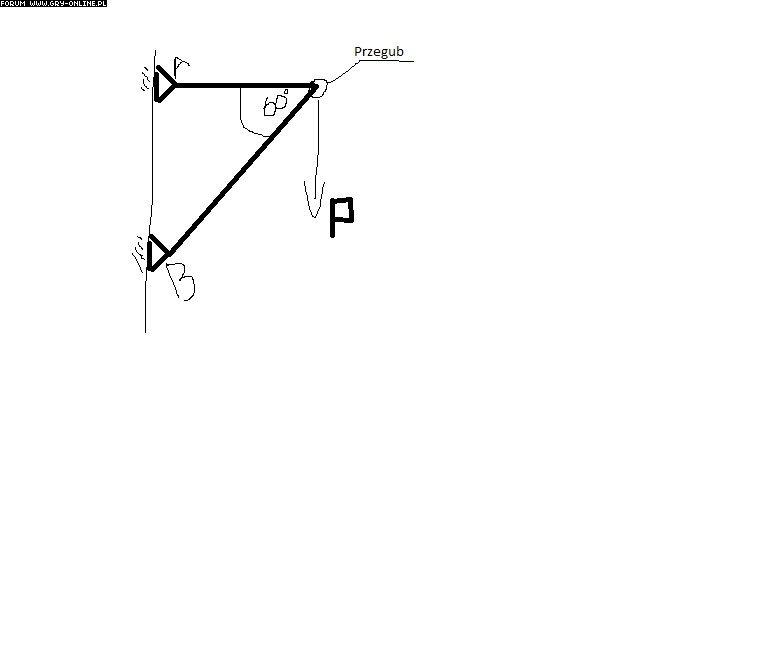

Mianowicie takie zadanko --> Trzeba obliczyć Ra i Rb (reakcję podbór). Długość górnej belki to "a". No. Rozłączam belki w przegubie i piszę równania do górnej i dolnej i wszystko wychodzi mi = 0 tylko Ray wychodzi -P (zostawiłem siłę P na górnej belce). No i albo za mało albo źle myśle...
Ktoś poratuje :) Jak już jedno będe wiedział to zrobię wszystkie podobne.
V-Tec [ Chor��y ]
help :)
Golem6 [ Gorilla The Sixth ]
Napewno tam jest przegub? Bo jeżeli jest to jest to przypadek hiperstatyczny. Jak by nie było to problemów żadnych nie ma...
Na prawdę mi się to nie wydaje. Ten przegub w takim przypadku jest tam w ogóle niepotrzebny, układ i tak się nie ruszy z takimi podporami. Przypadkiem nie było tam tak, że przegubu nie było, a dolna podpora była przesuwna?
Zax_Na_Max [ Bo Emeryt Znał Karate ]
Mi się również tak wydaje. :)
V-Tec [ Chor��y ]
Panowie, może macie i rację. Ale jestem na 100% pewny że było tak jak jest narysowane :)

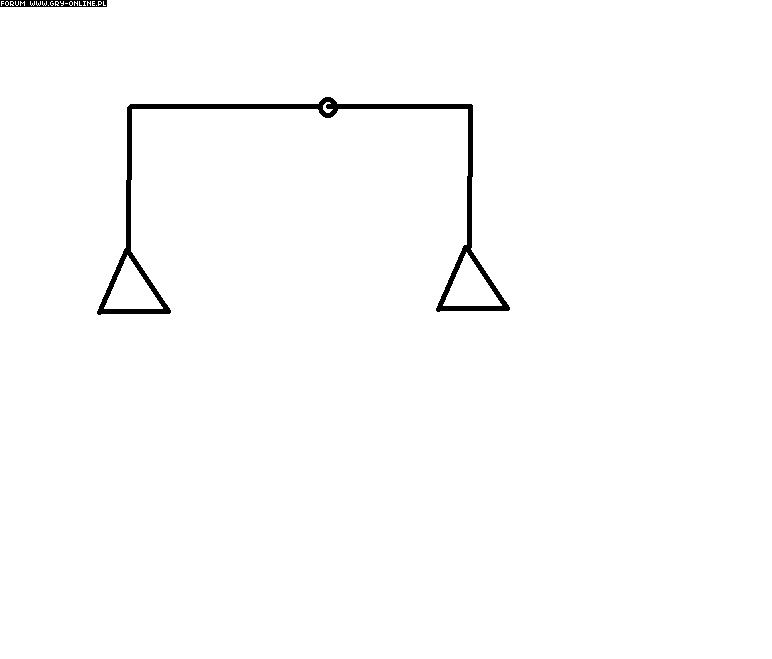

Właśnie ten mój profesor daje takie zadania. Za poprzedni dostałem 1,5 punkta (pierwszy termin) ... I było takie --> Również przegub i nic więcej.
Siła P w przegubie zapomniałem zaznaczyć. do dołu :)
Golem6 [ Gorilla The Sixth ]
Dobra. Problem rozwiązany, bije się w pierś.
To co zaproponowałem normalnie by działało, bo wtedy reakcje są prościutkie do policzenia. Ja miałem tylko kratownice na tym etapie. Bardziej mnie interesuje dynamika (w końcu mechanik, statyka to jest tylko rozgrzewka i mało liźnięta :)). W każdym razie przykro mi się zrobiło, bo za tydzień mam egzamin z mechany. Na szczęście z dynamiki :D
Więc.
1. Siły na x.
2. Siły na y.
3. Momenty względem dowolnego punktu (najlepiej A lub B).
4. Momenty z lewej strony przegubu.
Drugi przykład przykład chyba tak jak dla zwykłej belki, czyli...
1. Siły na x.
2. Siły na y.
3. Momenty z prawej strony przegubu.
4. Momenty z lewej strony przegubu.
V-Tec [ Chor��y ]
No ale trzeba rozłączyć belki? :)
No to siły po x dla belki 1 = 0 po y = - P
po x dla belki 2 = 0 y = 0
Moment względem A to będzie - Pa
A momentu względem B nie będzie :P
