fireworm [ Rising Star ]
AutoCAD - Proste dwa pytania

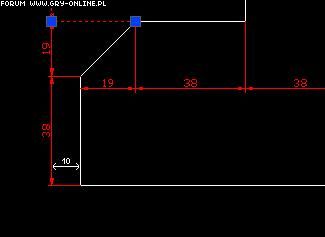

Jak można ustalić aby linie wymiarowe były oddalone o 10 mm, tzn. odległość między linią wymiarową a linią rysunku wynosiła 10 mm ? (rysunek --->)
Jak można ustalić aby odległość od linii rysunku wynosiła np. 10mm ?
Posiadam AutoCAD 2005.
fireworm [ Rising Star ]
Nikt tutaj nie używał AutoCADa ?
Drugie pytanie powinno brzmieć:
Jak można ustalić aby odległość tekstu od linii rysunku wynosiła np. 10mm ?
PAW666THESATAN [ PIF PAF ]
Chyba najłatwiej będzie to zrobić poprzez odsunięcie, tzn. zaznaczasz obiekt, wybierasz odsunięcie i podajesz wartość, a następnie kierunek. Nie przypominam sobie żeby było jakieś ustawienie odległości każdego wymiaru o 10mm, ale możesz poszukać we właściwościach (p-klik na wymiarze i właściwości).
Gromb [ P12 ]
Rób jak mówi PAW666THESATAN. odbij, później chwyc wymiar i przeciągnij go do punktu charakterystycznego o odległość 10 mm w kierunku który cię interesuje.
Grzesiek [ www eRepublik com PL ]
Edit:
Źle przeczytałem, nie ważne.
INTHERMA [ Junior ]
w sumie też bym zrobił przez odsunięcie, a tak poza tematem autocada to jak mnie uczyli wymiarować to duży nacisk kładli na to żeby unikać łańcuchów wymiarowych ;)
