Vegetan [ Senator ]
Montaż płyty głównej
Dodałem wątek i się nie pojawił o.O

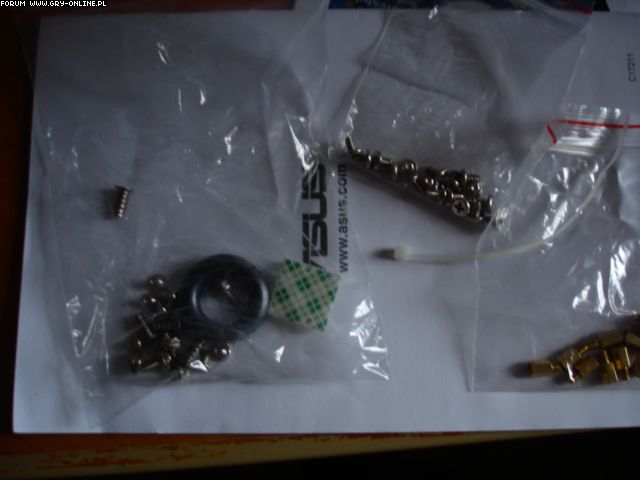

Pytanie mam, jak zamontować płytę główną, bo nie było żadnej instrukcji z obudową, tylko słaby schemat, a dużo śrubek i jakieś kółeczko i kwadracik. Podpowie ktoś, czym przymontować płytę matkę i do czego służy to kółko z kwadratem?
MUNDZIO [ fitam fas ciule ]
te zlote podporki wkrecasz w obudowe, by potem przelozone przez odpowiednie dziurki w plycie glownej srubki wkrecic w te zlote wsporniki.
kolko i kwadrat to podejrzewam podporki "na szybko" w razie braku otworu montujacego w obudowie. czasem tak jest ze trzeba czyms plyte podeprzec , w miejscach gdzie np wtyka sie ram , albo kabel ATX etc.
mati_byku [ Pretorianin ]
do obudowy wkręcasz najpierw te złote śrubki tylko musisz je wkręcić tak aby odpowiadały dziurkom w płycie głównej następnie zakładasz płytę bierzesz srebrne śrubki z podkładkami ( podkładki najczęściej są czerwone)
Vegetan [ Senator ]
Dziwne, ale nie mam podkładek ;O Te złote śrubki do mocnego oporu czy wystarczy normalnie? nie wylecą?
Podkładkę z obu stron?
KeiZ [ Pretorianin ]
Kółeczko to pierścień ferrytowy, który zmniejsza zakłócenia elektromagnetyczne. Możesz owinąć go wokoło kabli od front panelu, ale to niekonieczne. Plastikowy kwadrat zdaje się być do przytrzymania kabli.
Ważne żeby płyta nie wyginała się w żadnym miejscu, złote kołki powinno się więc wkręcić do oporu.
