Zadanie z wytrzymałości - zginanie. Prosze o pomoc

Ronin87 [ Junior ]

Zadanie z wytrzymałości - zginanie. Prosze o pomoc

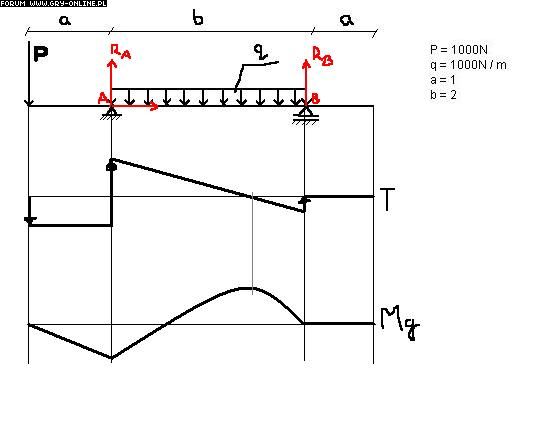

Witam, mam problem z takim zadaniem. Mialem je do zrobienia z kolosa, ktore mi niezostalo zaliczone. Chodzilo glownie o zrobienie wykresu sily tnacej i momentu gnacego. Po przeanalizowaniu zadania wychodzi mi cos takiego (obrazek). Po konsultacji z gosciem od mechaniki wychodzi ze nie jest dobrze. Co moze byc zle w takim razie bo ja juz nie wiem...

Reakcje: Ra wyszlo mi 2500N , Rb = 500N. Czyli idac od lewej strony po wykresie ide o P= 1000N w dol potem 2500N do gory, pozniej zjezdzam do 500N bo to sa skoki z reakcji.

Pytanie drugie mam: od ktorej strony powinienem liczyc? Od lewej czy od prawej po rysunku?
