Programowanie sterownika (ZEN)

18.10.2010

22:40

[1]

Ziku90 [ SDOIT ]

Programowanie sterownika (ZEN)

Witam wszystkich zainteresowanych,

mam problem z tytułowym zadaniem. Muszę wykonać program:

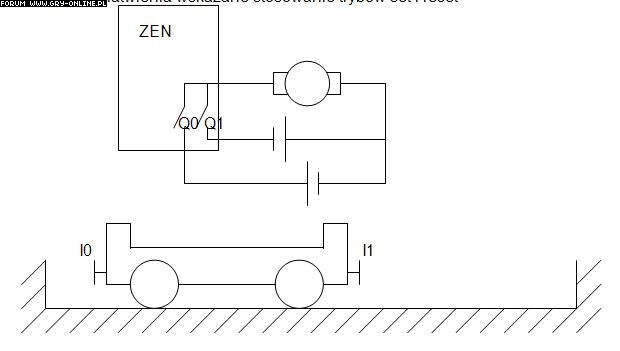

Zadanie kontrolne: Na schemacie przedstawiony jest schemat zasilania silnika prądu stałego napędzającego wózek. Na zderzakach znajdują się mikrowyłączniki.
Zadanie polega na skonstruowaniu takiego układu automatyki aby:
1. W przypadku wciśnięcia przycisku B5 wózek poruszał się (załączenie zasilania do silnika np. przez włączenie przekaźnika Q0),
2. W przypadku gdy dojedzie do krawędzi, sygnalizowanej załączeniem mikrowyłączników I0 lub I1, układ zmienił kierunek jazdy (przez załączenie przeciwnej polaryzacji zasilania silnika),
3. W przypadku puszczenia przycisku B5 zatrzymał się.
UWAGA: Dla ułatwienia wskazane stosowanie trybów set i reset


Być może ktoś miał styczność albo ma jakieś pojęcie odnośnie tematu i jest mi w stanie pomóc, bo myślę już nad tym i myślę i ciągle jakieś krzaki...

Rellik [ Kuciland ]

W czym masz toto mieć zaprogramowane? Niestety nie orientuje co to jest ten caly ZEN, ale w zwyklym drabinkowym jak dla sterownikow PLC Siemensa mogl byc Ci ewentualnie rozrysować...
