Vany Van [ MrFragger89 ]
Wytrzymałość materiałów - belki
Witam Państwa. Mam pewien problem. Jutro mam kolokwium z Wytrzymałości Materiałów
i jak to często w życiu studenta bywa niestety nie mam pojęcia o co w tym chodzi.
Mam natomiast treść przykładowego zadania i potrzebuje jego rozwiązanie.
Czy byłby ktoś tak uprzejmy i jakoś na zdrowy rozum wytłumaczył mi to oraz zamieścił przy okazji
rozwiązanie? Będę bardzo ale to bardzo wdzięczny...

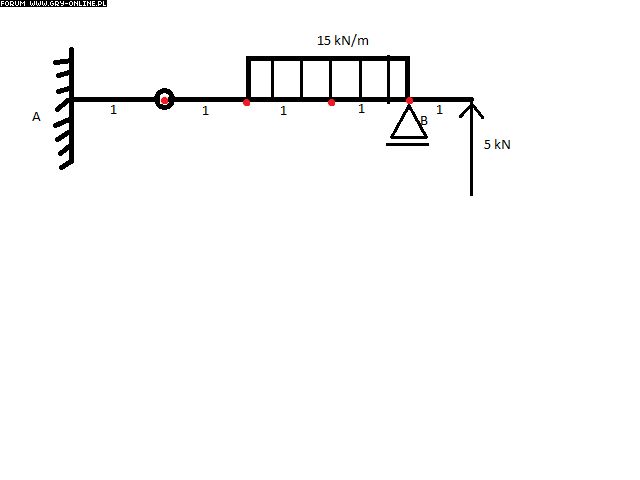

Oto rysunek --->
Polecenie (chyba tak brzmiało):
Proszę wyliczyć reakcje i narysować wykresy momentów.
Na czerwono zaznaczone są odległości żeby było widać a ta czerwona kropka z kółkiem to przegub.
Z góry serdecznie dziękuję za pomoc...
Vany Van [ MrFragger89 ]
Da rade ktos to rozwiązac?
Vany Van [ MrFragger89 ]
Ostatnia próba...
Kozi89 [ Legend ]
Takie rzeczy brałem w technikum i liczyło się to jakoś, ale niestety w tym momencie kompletnie nie pamiętam jak to szło, a i podręczników z których mógłbym sobie to przypomnieć nie mam.
Mogę tylko powiedzieć, że wszystko sprowadza się tutaj do znajomości zasad rozwiązywania tego typu zadań.
Przykro mi.
Golem6 [ Gorilla The Sixth ]
Suma rzutów sił na kierunek poziomy (x) jest równa 0.
Suma rzutów sił na kierunek pionowy (y) jest równa 0.
Suma momentów sił liczonych względem przegubu na lewo od przegubu jest równa 0.
Suma momentów sił liczonych względem przegubu na prawo od przegubu jest równa 0.
Co razem daje 4 równania.
Niewiadome: Rx, Ry, Mu w punkcie A (utwierdzenie); Ry w punkcie B (podpora przesuwna).
Co razem daje 4 niewiadome.
4 równania + 4 niewiadome = 4 w indeksie
mos_def [ Senator ]
A gdyby nie było tam przegubu przy podporze A, to potrafiłbys to rozwiazac?
Vany Van [ MrFragger89 ]
@Kozi89 - Haha, Twój podpis jest bardzo adekwatny do mojej sytuacji :D
@Golem6 - A moge prosic o jakies konkretne obliczenia? Bo tak to chyba nie załape "na sucho"...
Golem6 [ Gorilla The Sixth ]
Mos_def -> Rozumiem, że to pytanie do mnie. Tak, potrafiłbym i to nawet kilkoma metodami.
Obecnie mam oddać za 2 tygodnie rozwiązaną ramę potrójnie hiperstatyczną...
mos_def [ Senator ]
Golem6
Tak oczywiscie ze to do ciebie, przeciez jestem supermenem i przecztałem twoj post odrazu w momencie kiedy sie pojawił i jeszcze zdazylem odpowiedziec zanim mrugnalem okiem :)
Pytanie do Vanyego, chce wybadac czy ma jakiekolwiek pojecie o temacie, bo zadanie jest proste ale moze ten przegub jest problemem..?
ps
Golem6 >>>> no to Stanisław [baaacznosc] Żukowski [spocznij] na pewno pomoze :D
Vany
skoro tak na sucho nie łappiesz, to wystarczy jak sobie zainstalujesz RM-WINa i wrzucisz w niego to zadanko a potem poprostu spisz wyniki i wykresy...
Vany Van [ MrFragger89 ]
@mos_def - szczerze? nie mam pojecia o temacie :P
Dzieki Panowie :)
Golem6 [ Gorilla The Sixth ]
Mos_def --> Nawiasem, przypadek gdy nie ma przegubu, jest o wiele trudniejszy od tego :)
hopkins [ Zaczarowany ]
Golem6 czemuz to niby?
edit: Inna sprawa, ze wystepuje tam tylko Ry. Wroc myslalme o podporze ruchomej :)
shadzahar [ Generaďż˝ ]
Zaraz masz wytrzymałke, a widzę podstaw mechaniki nie ogarniasz?
Pierwsze co robisz - uwalniasz od więzów. Przy ścianie masz zamiast podpory Ax, Ay, Ma, przy przegubie By, Bx i tutaj dzielisz na dwa układy. Drugi układ zaczynasz przegubem z siłami -Bx -By, obciążenie ciągłe zastępujesz siłą skupioną w środku masy, kolejna podpora(na rysunku B - u mnie będzie C) tylko siła Cy i siła P=5kN.
Ładujesz ixy w sumę na oś X=0, z igrekami to samo i z momentami też. Pamiętając, że robisz dla każdego układu rozdzielonego przegubem osobno równania.
Tłumaczenie wykresu na sucho będzie bez sensu, więc powiem tylko, że w miejscu przegubu moment ma być zero, a na długości obciążenia ciągłego kształt paraboliczny... A zresztą program Ci narysuje, tylko na kolokwium pewnie to nie pomoże.
[11]
Jak się wie co i jak robić to i bez przegubu problemu nie ma.
KoSmIt [ Like No Other ]
Czy takie rzeczy na budownictwie się robi? xD
Hell yea!
mos_def [ Senator ]
Golem6
Oj tam duzo trudniejszy, przeciez to wszystko podstawy a to zadanko co kolega prezentuje to wogole rodem z technikum a nie poziom studiow.
Najlepiej wogole zeby ten przegub był tam gdzie zaczyna sie obciazenie rozłozone to wtedy juz zadanie marzenie, rozkłady sił przekrojowych z zamknietymi oczami mozna rysowac hehe.
Wogole dziwie sie ze chłopak RM-WINa nie zna, za moich czasow to był program no1 na kompie kazdego aspiranta budownictwa.
Teraz juz młodym nawet tego nie chce sie uzyc?
Vany Van [ MrFragger89 ]
Nie mam pojecia jak go użyć... :P
Poza tym, nadal nie wiem jak rozwiązać to zadanie...
edit:
@mos_def - nie dałbyś rady rozwiązać mi tego na libczach? Chce zobaczyć co sie skąd bierze bo inaczej tego nie załape... Prosze? Przeciez w momencie to robisz w jakimś Paint'cie... Prosze...? :)
mos_def [ Senator ]
Oszalałes? co ja korepetytor, zajrzyj czasem na zajecia to sie dowiesz czego trzeba
masz kolosa a nie masz pojecia o podstawach nawet?
ed

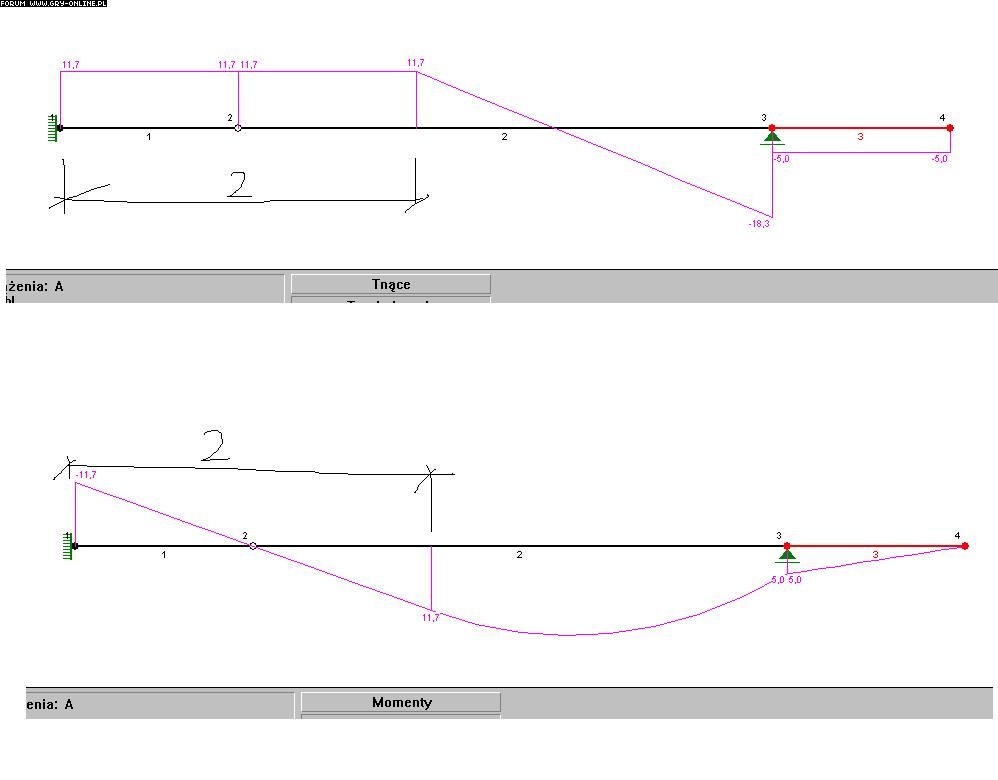

ok wrzuce ci to na szybko i pokaze rozklad wykresow z wartosciami, pokombinuj jak to rozwiazac sam, wyniki bedziesz mial
w poscie 5 Golem podal ci jakie zapisac uklady rownan
rozrysuj sobie sily zewnetrzne na podporach A i B
siły normalne w całym układzie wynosza zero
matmafan [ Alexander Degtyarev ]
Kurde, my podobne zadania robimy już w 1 klasie technikum :o.
