hopkins [ Zaczarowany ]
Grafika inzynierska

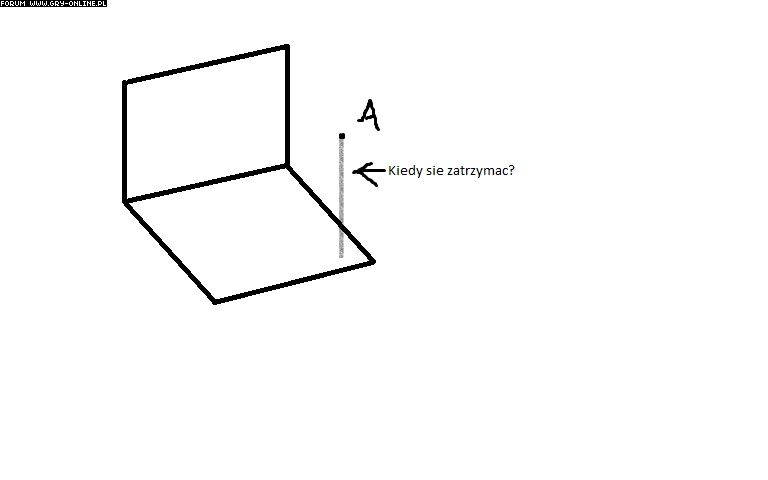

Witam. Dopiero zaczalem i juz mam kurewskie problemy z rzutowaniem. Moze mi ktos wyjasnic jak mam w rzutach prostokatynych rzutowac punkt? Nie mam zielonego pojecia kiedy ma mskonczyc "rzutowanie" na plaszczyzne pi1 :) Chodzi o ta linie, ktora ciagne od punktu dajmy na to A w dol, zeby miec jego rzut na plaszczyznie.
Alien.pl [ Generaďż˝ ]
Ale o co ci chodzi o rysowanie tradycyjnie na kartce, czy za pomocą programów CAD ? Osobiście musiał bym zerkąć do mojej encyklopedii na temat AUTOCADa, tam jest nawet cały rozdział o tym, ale jak masz obiekt 3D to żuty program zrobi ci sam.
PS. tak na marginesie ja na kadzie nie robie, wywaliłem go na rzecz prostszego COREL DRAW. Zrobie na nim dokładnie to samo 3 razy szybciej, więc nie chciało mi się nigdy katować CADEm. A książkę o AUTOCAD mam bo dostałem.
Zapruder [ Terran Hate Machine ]
ode mnie z uczelni:
Masz animację i obrazki krok po kroku
+ cała reszta, bardzo przydatna stronka:
hopkins [ Zaczarowany ]
Na kartce.
Zapruder bylem na niej. Ja nie rozumiem kiedy ten punkt A jest juz zrzutowany na plaszczyznie dolnej :) To jest bez roznicy gdzie sie zatrzymam jadac w dol?
@@@ [ Generaďż˝ ]
hopkins <-- Wyłącz tv, muzykę czy co tam masz włączone i skup się na chwilę. Przeczytaj dokładnie rozdział na ten temat w książce, z których korzystacie. To jest banalny przykład, nie wiem co tu jest do wyjaśniania.
Alien.pl [ Generaďż˝ ]
Oj to źle. Mnie tego uczono jeszcze w podstawówce (bez obrazy), a był to twardy komunizm. A tak na marginesie nigdy żadnych studiów nawet nie zaczynałem.
Punkt jest zrzutowany na dolnej płaszczyźnie wtedy kiedy się z nią zetknie (lub przetnie się linia rzutowania jak kto woli). Więcej chyba nie da sie napisać.
hopkins [ Zaczarowany ]
Ale ja wlasnie nie widze tego zetkniecia sie z ta plaszczyzna...
Zapruder [ Terran Hate Machine ]
To jest bez roznicy gdzie sie zatrzymam jadac w dol?
Bez znaczenia - bo poczatkowo masz punkt zawieszony w przestrzeni :)
Prosta musi sie skończyć po prostu gdzies na równoległoboku wyznaczającym dolną płaszczyznę (czyli tam gdzie się z nią przetnie), dokładnie pod punktem wyjsciowym.
Później już tylko prowadzisz proste równoległe / prostopadłe i wszystko sie samo poskłada
zarowka [ ]
Hah ... kreska mizadzy ;)
Polecam ci ksiazke prof bielinskiego (bodajze zwie sie grafika wykreslna or smth)
Pamietam ile to frajdy mialem z projektem drogi
/e: lap linka
jezeli ktos studiowal na wacie to powinien kojarzyc tego kolesia, nigdy nie zapomne jego "kondonow" na palcach
hopkins [ Zaczarowany ]
Ok. Zapruder i reszta dziekuje :) Mi wlasnie ciezko bylo ten rzut w dol wyznaczyc, bo nie wiedzialem kiedy to sie zetknie ale skoro ganz egal to ok :)
Alien.pl [ Generaďż˝ ]
Prościej nie potrafię już tego wytłumaczyć ?
hopkins [ Zaczarowany ]
Alien.pl ale ten punkt moze sie znajdowac wyzej na ten przyklad? :) To juz od mojego widzimisie zalezy gdzie on bedzie?
Alien.pl [ Generaďż˝ ]
Raczej nie, matematyka dla geometrii jest jedna. Może z tego rysunku narysowanego na szybciora nie wynika to jednoznacznie ale między płaszczyzną rzutowania (kartką) a prostą rzutowania powinien być kąt prosty, a więc punk nie wypadnie gdzie chce, tylko w konkretnym miejscu.
Oczywiście mówimy tu o rzutowaniu prostopadłym, a nie jakieś tam perspektywie czy czymś innym.
Zapruder [ Terran Hate Machine ]
punkt musi leżeć na prostej, między zielonymi punktami
ed:
Jeszcze tak dla pewności - obojętnie gdzie między tymi punktami, ważne żeby był na prostej i między punktami które zaznaczyłem : P
hopkins [ Zaczarowany ]
Jeden mowi jedno, drugi drugie. Wiem, ze ta linia musi byc prostopadla do plaszczyzny i wiem, ze punkt musi znajdowac sie gdzies na plaszczyznie :)
Alien.pl [ Generaďż˝ ]
No to wiesz już wszystko. Teraz musisz tylko potrenować.
Didier z Rivii [ life 4 sound ]
w takim rysunku jak ten załączony, czyli w aksonometrii, ten punkt może wypaść tak jak jest to wyjaśnione w poście [14] i nie kłócić się bo mam 5 z kresek :P
hopkins [ Zaczarowany ]
To dziekuje wam slicznie :) Ide wypic wasze zdrowie, bo sobie za duzo krwi napsulem :)
