Jak podłączyć ten włącznik? Zna się ktoś na elektronice?

14.04.2010

15:34

[1]

dobryziomal135 [ Skowronxter ]

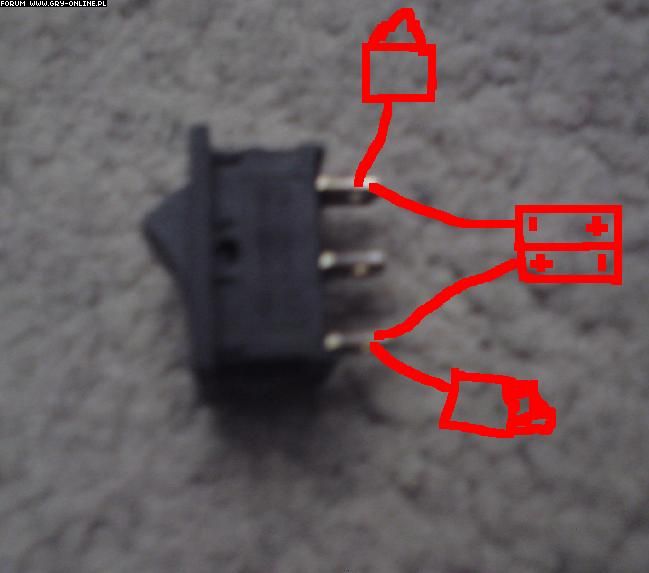

Jak podłączyć ten włącznik? Zna się ktoś na elektronice?

Otóż robię prace na technikę i Pan w sklepie elektronicznym, nie miał innych włączników... Więc kupiłem taki i nie wiem jak go podłączyć...

Te takie "kwadraciki" to diody.---->

Chce, by było tak, że jak idę na "I", to ma się świecić jedna dioda, a jak na "II", to druga dioda.

14.04.2010

15:35

[2]

dobryziomal135 [ Skowronxter ]

Tak, wygląda z góry...

14.04.2010

15:57

[3]

EspenLund [ Senator ]

Dłuższe nóżki w diodach to plus.
Chyba tak to ma wyglądać, ale głowy nie daję. Nie zapomnij o opornikach.

Jak podłączyć ten włącznik? Zna się ktoś na elektronice? - EspenLund

14.04.2010

16:10

[4]

redan [ Wiking ]

właśnie tak. jeden biegun (-) zasilania podłączasz bezpośrednio do diod, a drugi (+) do środkowej nóżki wyłącznika. następnie wolne nóżki wyłącznika poprzez rezystory łączysz z dłuższą nóżką diody (każda nóżka wyłącznika do innej diody). aby wyliczyć rezystancję w google wpisz kalkulator led. (prąd i napięcie diody zależny jest od koloru w jakim świeci dioda, ale śmiało można przyjąć ~10mA i napięcia typowo: czerwona 1.2V, pomarańczowa 1.5V, zielona 2V, niebieska 3V)

15.04.2010

15:42

[5]

dobryziomal135 [ Skowronxter ]

Dzięki! Działa! :D
